一、項目概述
隨著城市化進程加快，天然氣場站規模不斷擴大，設備種類日益復雜，傳統管理模式面臨數據孤島、響應滯后、跨系統協同不足等挑戰。
某清潔能源公司亟需構建一套技術先進、穩定可靠、兼容擴展性強的天然氣場站綜合管理系統，以自動化控制、物聯網、大數據等技術為基礎，整合天然氣門站、加氣站、LNG儲備站、視頻監控等設施，實現全流程智能化管控，確保城市燃氣生命線的高效、安全運行。
二、項目架構

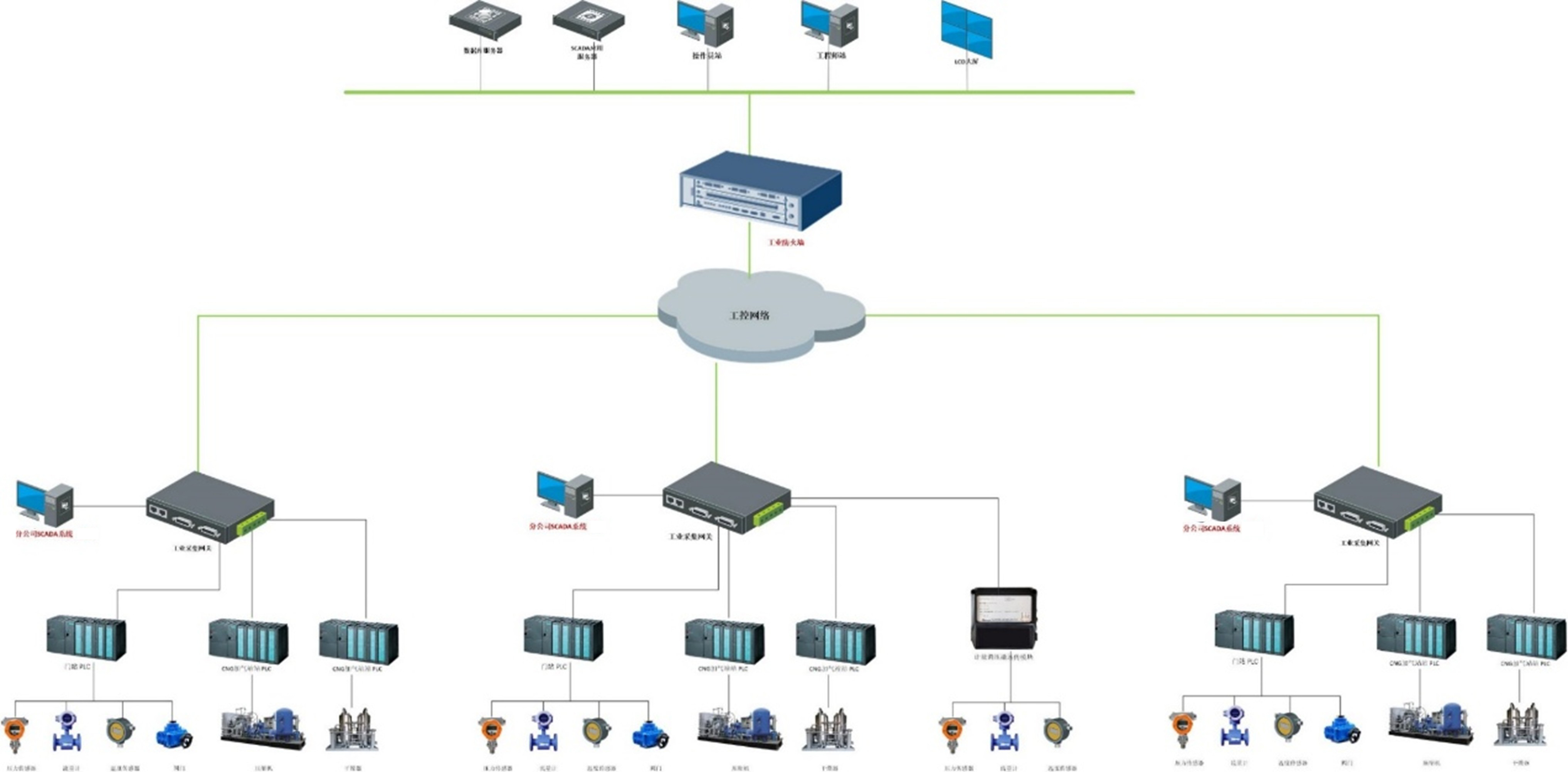

針對客戶的需求，力控科技以SCADA平臺組態軟件eForceCon、云端綜合可視化平臺FSmartWorx為基礎，為其打造了天然氣場站綜合管理系統，該系統采用分布式架構，由調度控制中心、容災后備控制中心、門站區域控制站（SCS）、遠程終端裝置(RTU)、通信系統等構成。
監控中心通過通信系統與各個工藝場站的站控系統互聯，進行數據采集與監控，完成輸氣調度、設備運行優化、計量管理、管道模擬等任務：
構建統一數據集成平臺：打通場站SCADA系統與數據中心實時數據庫，實現生產數據的統一采集、存儲與分析，為決策提供精準依據。
強化動態運營管理：建立管網運行監控、安全預警、營銷計劃及管道運行狀態等管理系統，提升風險預警能力和應急響應效率。
優化調度與決策支持：建立管網穩態模擬和動態模擬優化及天然氣調度應急決策支持系統，優化輸氣過程，保障供氣穩定性。
三級管控架構：采用“中心控制—區域控制—場站控制”三級管控模式，按照“星型結構”設計、區域劃分就近原則，規劃監控功能，支持遠程指令下發與本地獨立運行，確保系統靈活性與可靠性。
三、項目成果
1.全流程實時監控與三維可視化

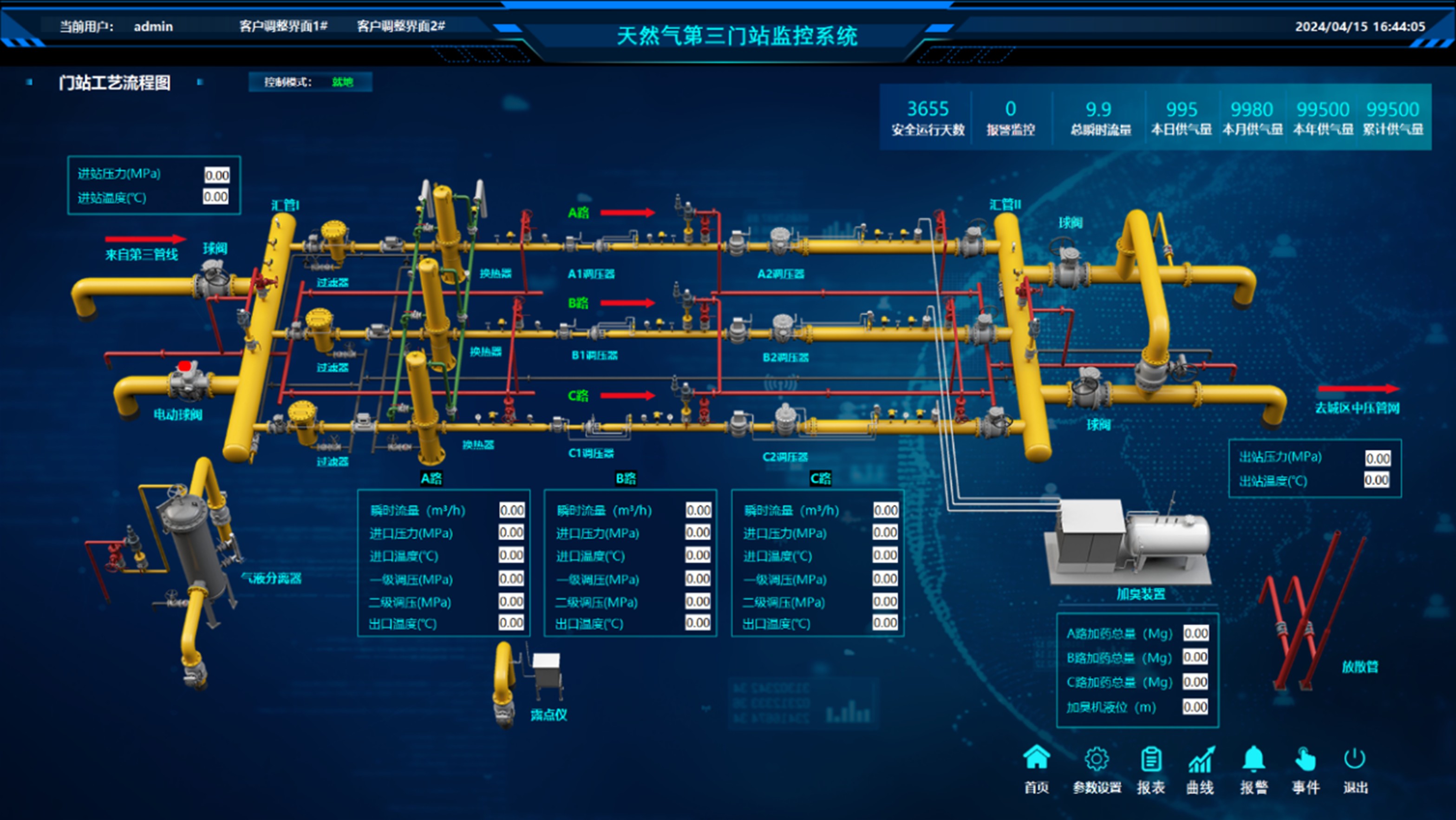

力控天然氣場站綜合管理系統的全流程工藝監控，可直觀展示場站設備布局與實時運行狀態，支持動態更新壓力、溫度、流量、瞬時值、累積值、計劃值等關鍵參數，顏色變化與動態移動效果可直觀反映異常波動。

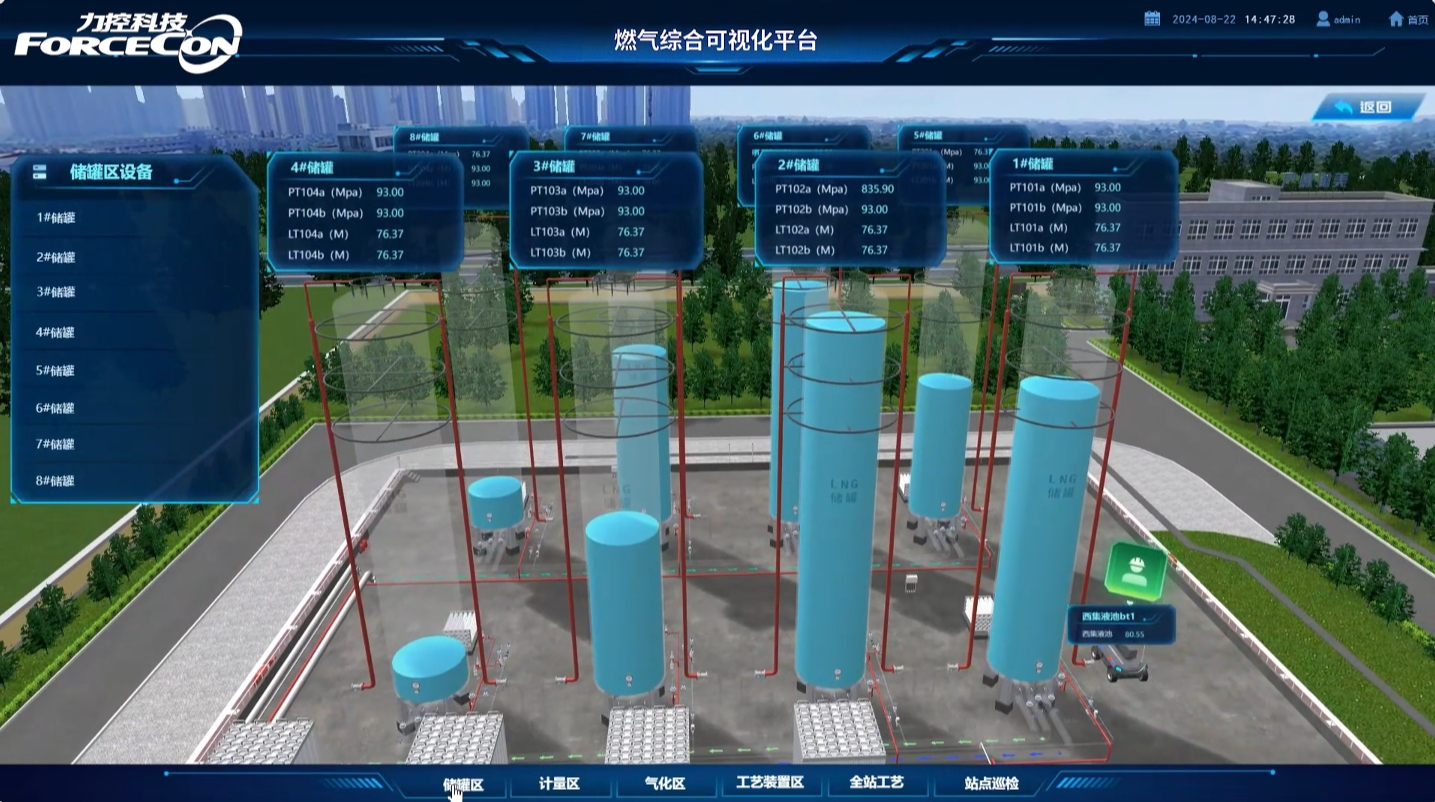

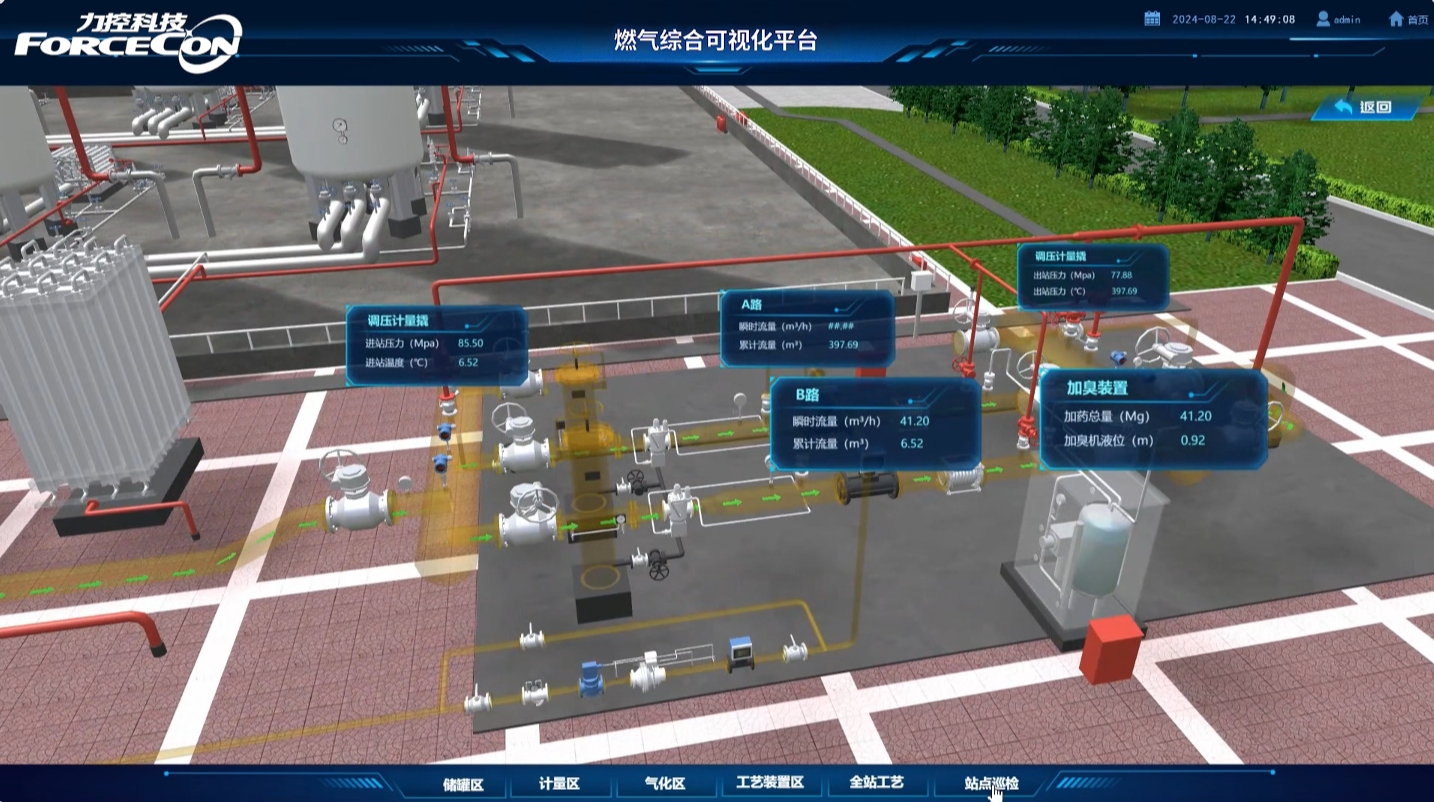

可視化看板集成三維場景展示功能，對主工藝設備進行立體化建模，支持360°視角切換與工藝流程動畫演示，便于遠程巡檢與設備狀態評估。
系統無縫接入場站視頻監控系統，實時調取工藝區高清畫面，支持多畫面分屏顯示與歷史錄像回放，輔助異常事件追溯與處置。
2.數據分析與趨勢管理

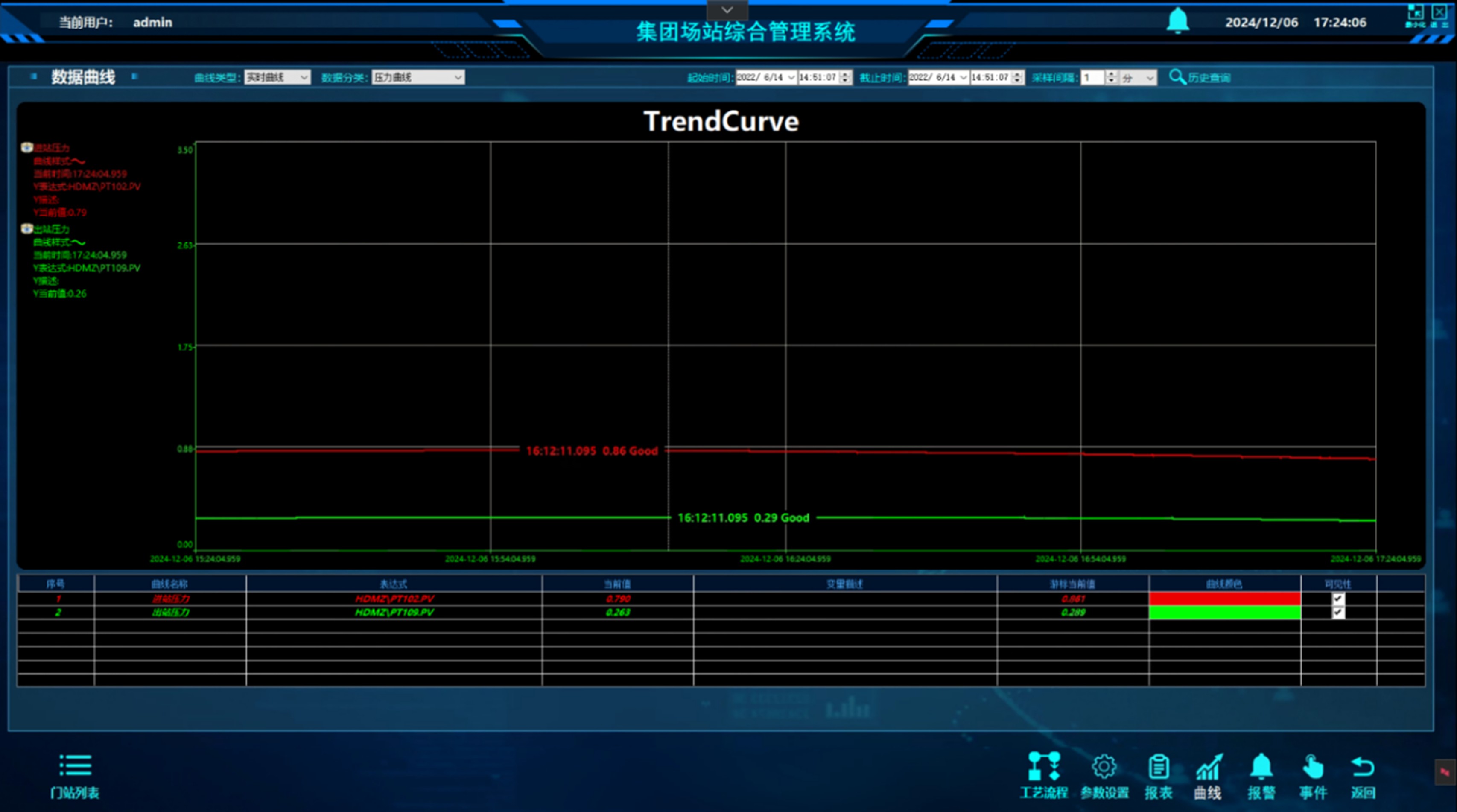

系統提供自定義時間段的趨勢曲線功能，可對比分析壓力、流量等參數的實時值與歷史數據，快速定位故障發生時間及演變趨勢。
通過SCADA與Excel動態鏈接，支持根據生產的實際需求，一鍵生成班報、日報、月報及自定義統計報表。
3.分級調度與遠程協同控制

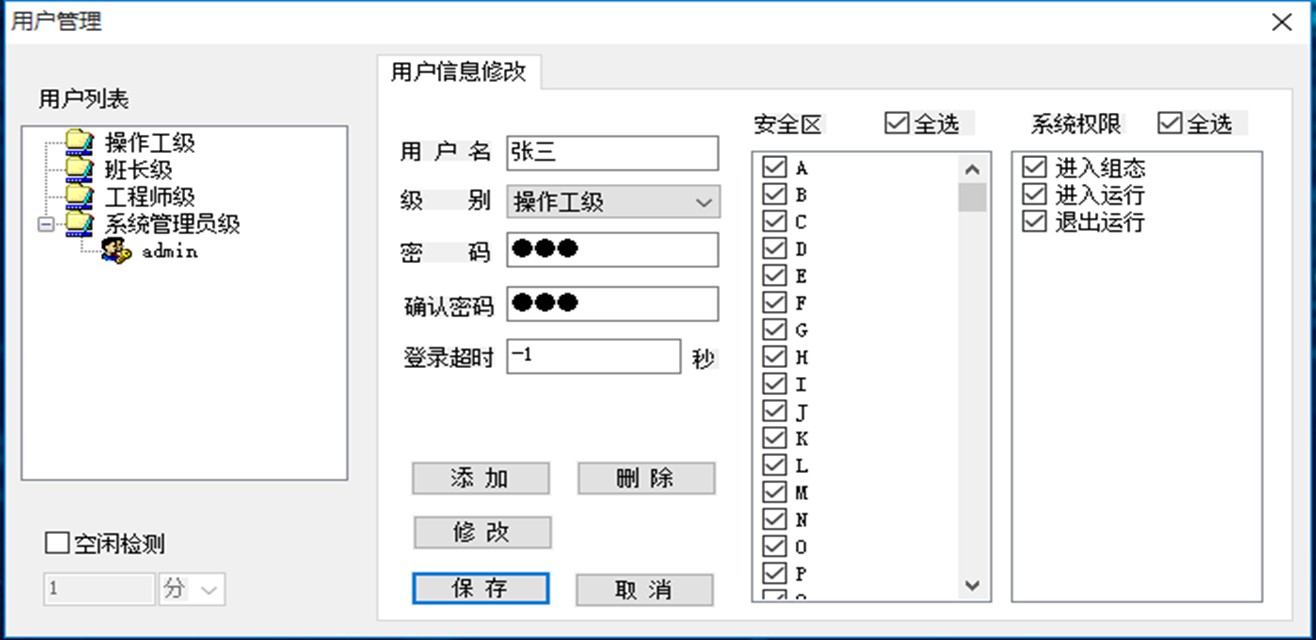

系統采用“集團監視—子公司遠控—場站操作”三級控制模式，各級用戶按角色分配操作權限，主要包括用戶管理、角色管理、用戶組管理等三部分，確保操作合規性與安全性。
操作人員可以根據管網輸配氣的需要，下達調度指令至各SCS站，或遠程調節調壓閥開度、啟停壓縮機等設備，指令執行狀態實時反饋至監控界面，確保閉環管理。
系統的應急協同調度功能聯動GIS地圖定位故障點，并推送處置流程至相關責任人，縮短應急響應時間。
4.預警報警與高可靠容災體系

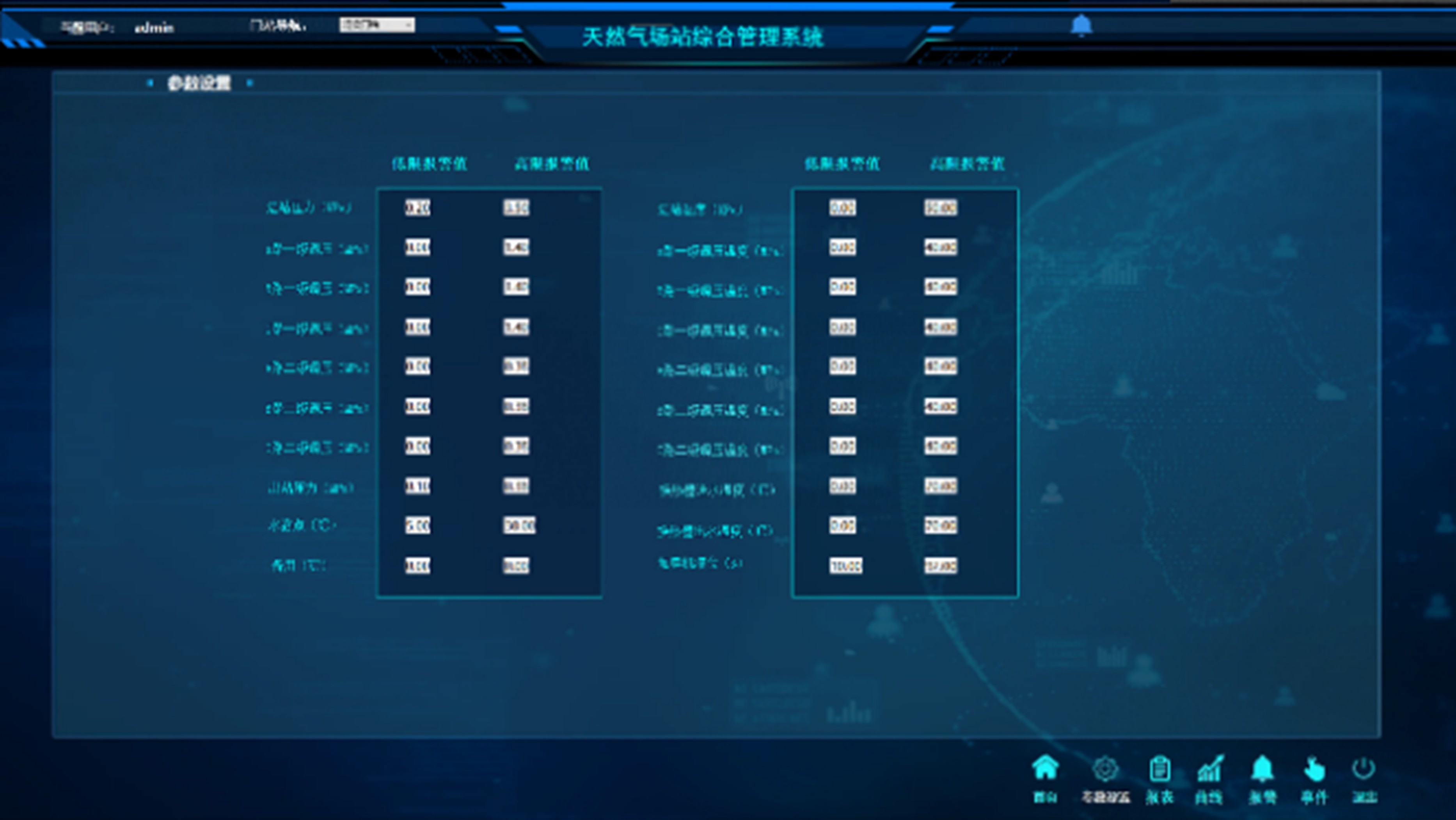

系統可自動處理設備/系統部件的故障報警、診斷報警等，以醒目顏色顯示報警信息，并關聯視頻畫面與工藝參數，輔助操作人員快速研判。
系統的冗余容災設計采用雙機熱備服務器、千兆冗余網絡架構，確保單點故障時業務無縫切換；服務器采用分布式結構，降低單臺服務器負荷，有效提高系統處理能力和可靠性。
力控天然氣場站綜合管理系統通過整合門站、加氣站、LNG儲備站等分散系統數據，打破信息壁壘，深度融合生產數據與運營數據，為用戶集團決策提供全景視圖，助力優化資源配置，降低運營成本。
與此同時，系統的三級權限控制可有效避免誤操作風險，保障生產運營全流程的安全穩定運行，強化企業對場站的管控水平，賦能智慧決策，全面提升企業核心競爭力。
