一、引言
近年來城市生活垃圾持續增加，環境污染問題突出，垃圾處理的發展方向和技術路線日益受到關注，已經成為城市政府面臨的棘手問題之一。垃圾焚燒是歐美國家和日本采用的主要垃圾處理方式之一。近年來，我國垃圾焚燒技術得到快速發展，國家實行積極的財政政策，城市垃圾處理得到支持，通過推進市場化改革，投資主體多元化格局開始形成，城市生活垃圾處理開始進入高速發展時期。
二、系統描述

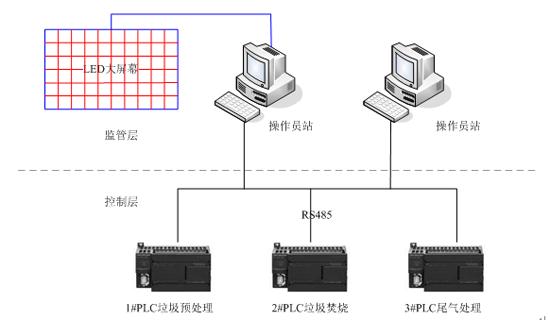

垃圾焚燒處理生產線的監控系統以力控監控組態軟件ForceControl和西門子s7-200系列的微型plc結合組成。以2臺上位計算機和多臺plc通過rs485總線網絡組成監控系統，plc執行實時控制功能，計算機運行人機界面、采集數據、趨勢報警、報表打印和為大屏幕提供監控畫面, 系統監控結構如圖1所示。
三、系統性能和軟件特點
1、系統組成性能
(1) 系統的簡單性
系統在配置與組態上，要極簡控制性能，方便操作人員在生產過程中操作;同時也可以讓工廠的維護人員稍經培訓，便可對系統進行正常的維護。
(2) 系統的開放式性
組成系統的硬件和軟件對外連接時，兼容性要好，其內容易被操作人員熟識使用;當下開放流行、先進的硬件和軟件，將來系統若要提升或作出擴充時只需花費很少的經費，就可以達到新系統改造集成的目的。
(3) 人機對話的兼容性
系統需具備圖象界面組態能力,同時應具有與上位管理計算機傳輸數據的能力，可以把不同的畫面,同時分別由多單元以并行的方式實時顯示。
(4) 高可靠性
系統的硬件與軟件應提供充分的可靠性，保證避免因其中一個組件的失效就使系統死機，影響整個系統的正常操作。
(5) 先進的控制功能
系統要具有先進的控制功能，能夠勝任比較復雜的系統要求，同時在應用過程中可以解決客戶的需求及生產工序上所產生的各種難題。
(6) 使用成本要低廉
系統在現場安裝、使用和維護上，都要費用低廉，性價比高。因為在項目評估上，合理的成本會作為首要考慮的目標。
2、組態軟件特點
(1) 西門子plc的特點

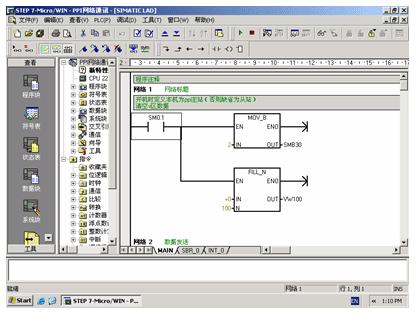

s7-200 plc是德國西門子公司制造的小型plc，在集散自動化系統中已得到充分的應用,覆蓋了所有的與自動檢測、自動化控制有關的工業及民用領域,具有高可靠性;豐富的指令集;編程軟件便于掌握，操作方便;強勁的通訊能力(ppi通訊、mpi通訊、profibus通訊、以太網通訊)。
(2) ForceControl軟件的特點
?方便、靈活的開發環境，提供各種工程、畫面模板，可嵌入各種格式（BMP、GIF、JPG、JPEG、CAD等）的圖片，方便畫面制作，大大降低了組態開發的工作量；
?強大的分布式報警、事件處理，支持報警、事件網絡數據斷線存儲，恢復功能；
?支持操作圖元對象的多個圖層，通過腳本可靈活控制各圖層的顯示與隱藏；
?強大的ACTIVEX控件對象容器，定義了全新的容器接口集，增加了通過腳本對容器對象的直接操作功能，通過腳本可調用對象的方法、屬性；
?全新靈活的報表設計工具：提供豐富的報表操作函數集、支持復雜腳本控制，包括：腳本調用和事件腳本，可以提供報表設計器，設計多套報表模板；
?提供在Internet/Intranet上通過IE瀏覽器以“瘦”客戶端方式來監控工業現場的解決方案，支持通過移動GPRS、CDMA網絡與控制設備或其它遠程力控節點通訊；
?支持控制設備冗余、控制網絡冗余、監控服務器冗余、監控網絡冗余、監控客戶端冗余等多種系統冗余方式。
四、結束語
在垃圾焚燒工藝中選用自動化監控系統時，既要考慮硬件系統與軟件系統的兼容性，又要考慮到自動化控制的發展趨勢，更要具有簡易的編程軟件，方便自動化廠商技術人員及時作出技術支持。短小精悍的s7200和功能強大簡單實用的力控ForceControl組成的監控系統，是一套完善可靠的自動化監控系統。不僅可以提高生產力、方便工作人員操控、加強管理層的監察，而且使企業的資產增值，并保障其不受損害。
