該微電網光伏發電監控系統劃分為四個層次，包括：站控層、網絡層、調度層、信息層。

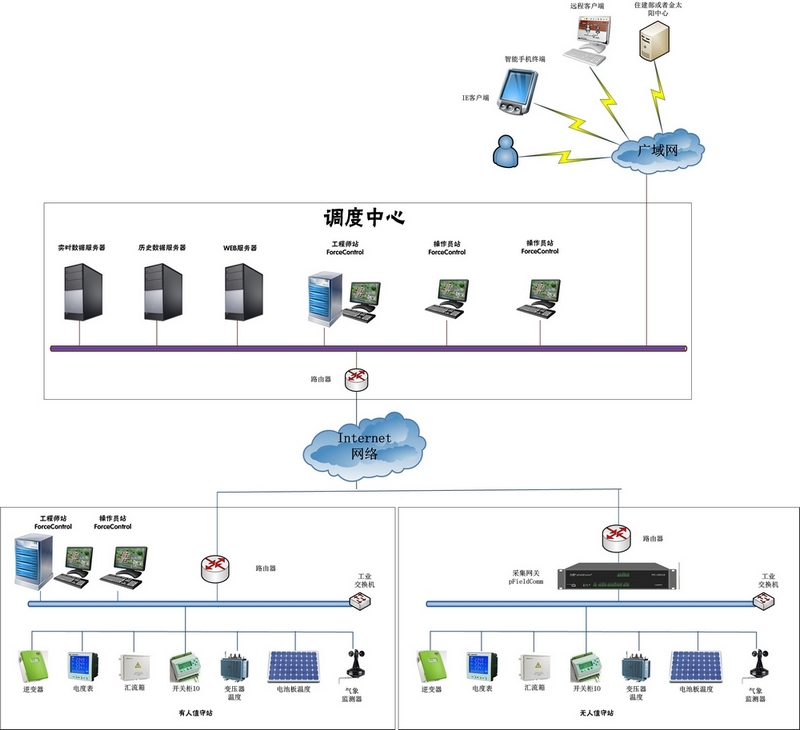

系統網絡架構如右圖所示：
1）逆變器監控，采集的基礎數據包括：當前總功率、發電量、二氧化碳減排量、直流電壓、直流電流、直流功率、交流電壓、電流、逆變器機內溫度等。
2）匯流箱監控，采集的基礎數據包括：光伏陣列每路電流或每個光伏陣列電流。報警數據涵蓋設備可提供的所有報警數據。
3）光伏陣列監控，采集的基礎數據包括：高度角、方位角、運行狀態、報警數據。
4）氣象監測儀監控，采集的基礎數據包括：環境溫度 、光照強度、風速、風向等。

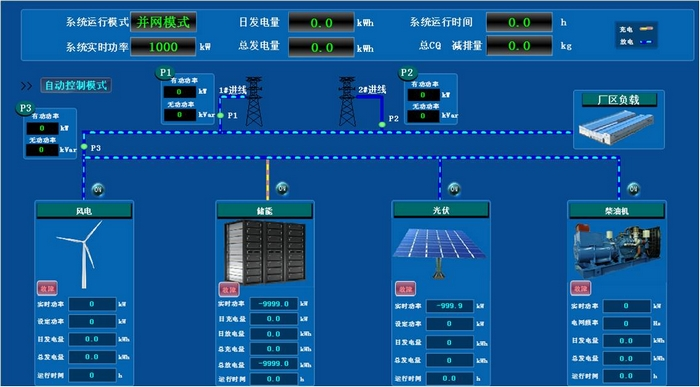

力控軟件平臺提供設備使用狀況監控功能，顯示逆變器等設備的運轉情況、電流和電壓、設備的故障信息，提供自動報警功能，并對重要儀表進行統一管理，提示維修人員及時更換備件、及時維護，延長儀表的使用壽命。

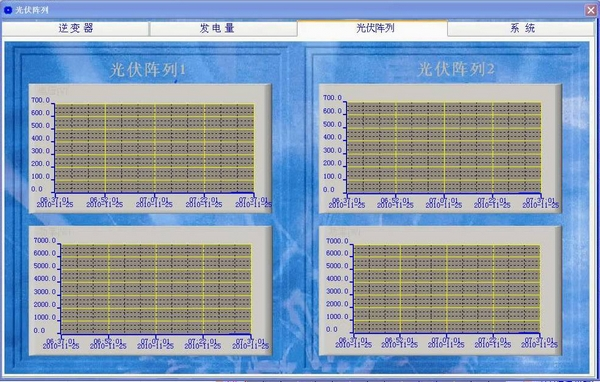

調度中心負責實時采集重要參量并進行定期存儲，操作人員可以查詢歷史數據，并且以報表和曲線、棒圖等形式進行展示并打印輸出，為技術人員分析系統運行狀況提供科學的數據依據。
當系統任何節點、任何模塊出現故障或異常，在處理系統實時或歷史數據過程中發現異常、故障時，系統自動進行提示報警，包含預設的語音報警、報警簡報窗口顯示、報警總表顯示、報警即時打印、報警畫面、圖元變色等。
系統產生的報警信息，包括：告警時間、站點信息、告警類別、告警描述等。同時可以按時間、地域信息、報警類別、描述等做復雜的關鍵字組合查詢和復雜的統計分析。
告警通知向使用者提供故障設備的告警以及設備在故障前的預警功能，告警方式包括：
A、監控界面集中告警
B、手機短信告警
C、E-mail電子郵件報警
視頻監控功能能夠展示實時的視頻內容，從而實現“遙視”。視頻監控可以單獨使用，即選擇某個視頻設備后，展示選定視頻設備傳輸過來的視頻影像；同時，視頻監控可以實現視頻拍攝方向的調整、視頻的放大、縮小。
分析診斷功能向使用者提供設備的故障分析功能，具體包括比對分析、專家分析。比對分析是通過多個設備運行數據的比較來發現問題，比如將兩臺逆變器的日發電量進行對比發現，如果有一臺逆變器的發電量總是比另外一臺低，那么我們就可以認為發電量低的這一臺逆變器效率低下或疑似故障，借此也可以用來判斷逆變器的好壞。
系統可以為管理人員提供豐富的統計報表，并根據業務需要，系統可以自動按照日、月、季、年等方式提供不同粒度的數據分析；所有報表均可以導出為使用者非常習慣使用的EXCEL 或是通過連接的打印機進行打印輸出。
能夠?qū)Πl(fā)電站運行的各種常規參數進行統計計算，包括按照日、月、年或任意時段，計算最大、最小值及其出現時間、平均值、越限次數、越限時間、越限率、合格率等。
通過力控軟件提供的Web功能，可以使用戶從IE瀏覽器上訪問工程畫面，瀏覽的效果與在力控軟件運行系統中看到的工程畫面完全相同，包含全部動態數據和動畫,方便系統的遠程管理。

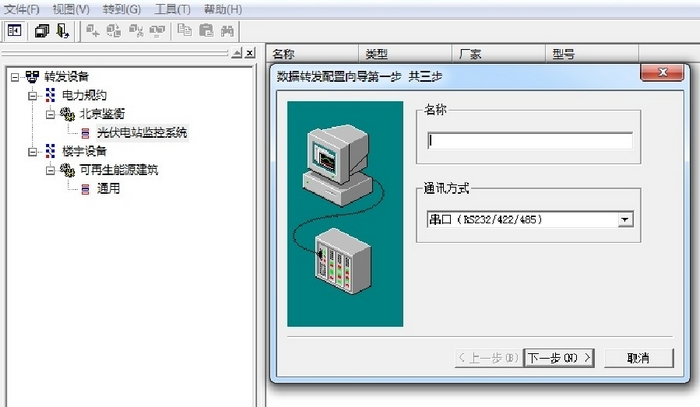

力控軟件提供了用戶側光伏電站在線監測系統認證技術規范V7.0、《可再生能源建筑應用示范項目數據監測系統技術導則》等轉發協議，可以將數據傳到住建部以及金太陽中心。
基于力控軟件平臺搭建的光伏發電監控系統，可實現監測數據，實現信息共享、交換、傳輸?shù)裙δ埽瑵M足用戶中心對數據的要求。
實現所有光伏電站在線監測設備的動態擴展接入，進行設備的統一管理，實現設備運行數據統一采集、查看和分析，提供綜合全面的運行狀態監測、運行故障分析與告警通知、數據查詢統計與分析、設備運行管理。
